Local technique piscine : enterré, hors-sol, bien conçu

Un local technique piscine abrite la pompe, le filtre, les vannes et le coffret électrique. Trois formes existent : enterré, semi-enterré ou hors-sol. Le choix se joue sur la distance au bassin, la hauteur par rapport au plan d’eau, la ventilation et la facilité d’accès. Voici comment trancher, puis concevoir le tien.

Ce que le local abrite, et dans quel ordre

Le circuit hydraulique impose sa logique avant l’architecture. L’eau part des skimmers et de la bonde de fond, traverse le préfiltre puis la pompe, passe dans le filtre, croise ensuite le traitement et le chauffage, et repart vers les buses de refoulement. Ce local technique loge la partie centrale de cette chaîne, celle que tu manipules chaque semaine.

Dedans vivent des équipements aux besoins très différents :

• la pompe de filtration et son préfiltre, dont le panier se vide à la main en saison ;
• le filtre, sa vanne multivoies et son manomètre, qui demandent une prise en main franche ;
• le coffret électrique et l’horloge ou le programmateur de filtration ;
• l’électrolyseur au sel ou le régulateur de pH, et son bidon ;
• les vannes d’isolement, qui évitent de vider tout le circuit pour changer un joint ;
• une réserve de place pour l’équipement que tu ajouteras dans trois ans.

Une pompe à chaleur fait exception : elle reste dehors, à l’air libre, parce qu’elle brasse de gros volumes d’air et les rejette refroidis. Les produits de traitement, eux, gagnent à dormir ailleurs, surtout quand chlore et correcteur de pH voisinent sur la même étagère.

Enterré, semi-enterré ou hors-sol : ce qui change vraiment

Les trois familles répondent au même cahier des charges avec des compromis opposés.

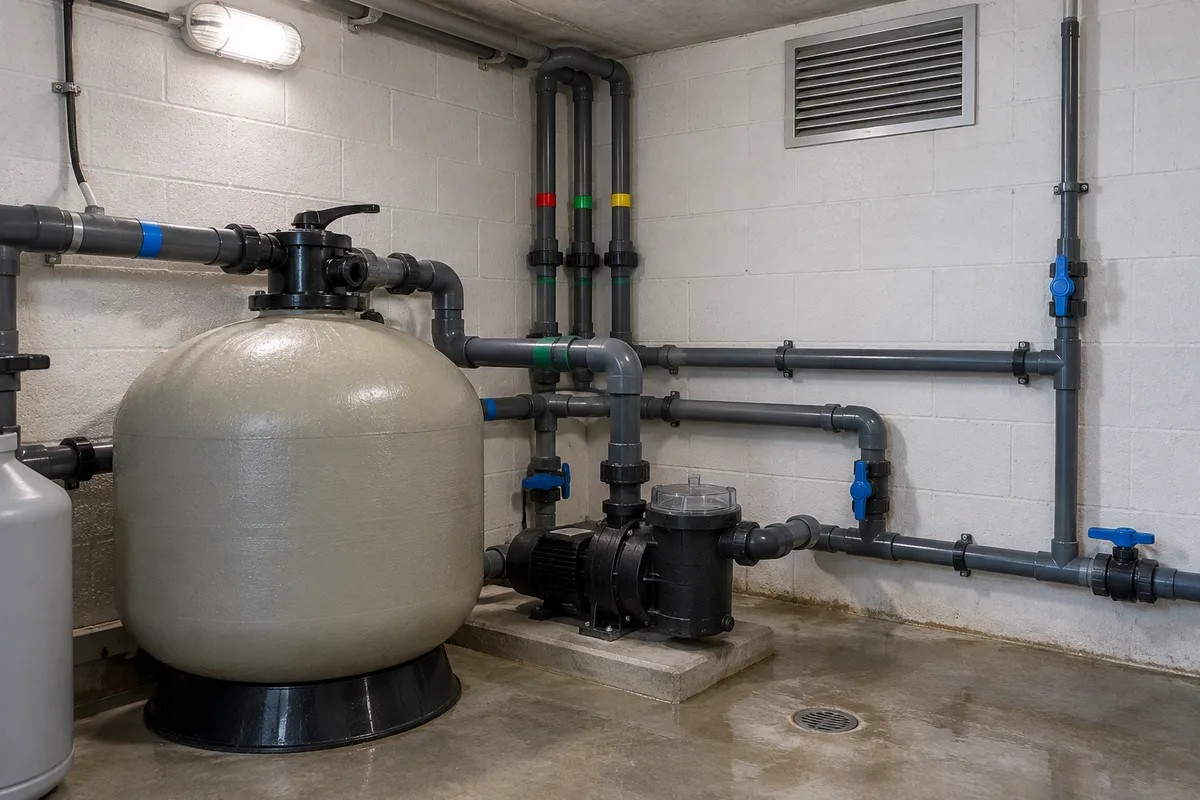

Le local technique enterré

Une chambre maçonnée, souvent en parpaings enduits, coulée pendant le chantier et fermée par une trappe ou une porte basse. Son atout tient en un mot : la pompe travaille sous le niveau de l’eau, donc en charge, et s’amorce sans effort. Le bruit reste largement absorbé par la masse de terre, et le jardin garde une surface nette.

Le revers ? Un local technique enterré vit dans une atmosphère humide, où la condensation et les vapeurs de traitement attaquent les parties métalliques. Sa ventilation se conçoit sur plan, jamais après coup. L’accès se fait par une trappe et parfois une échelle, position inconfortable pour un contre-lavage un matin d’août.

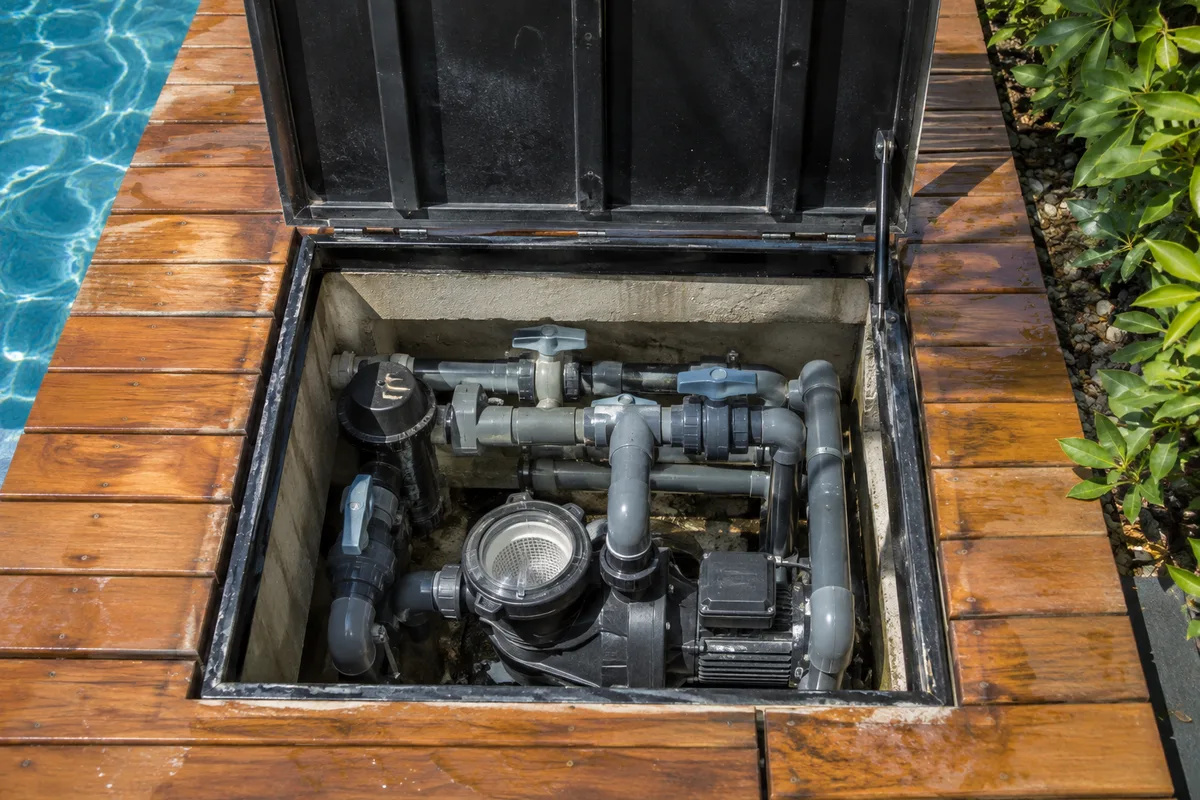

Le coffre technique semi-enterré

Le coffre technique affleure au ras de la terrasse, capot relevable, corps enfoui sur une bonne partie de sa hauteur. Il combine une discrétion presque totale et une pompe légèrement plus basse que le plan d’eau, ce qui facilite encore l’amorçage.

Sa limite se découvre le jour d’une intervention : tu travailles en plongée, bras tendus vers le fond, sans pouvoir tourner autour du filtre. Ce format convient aux petits bassins et aux installations simples, beaucoup moins à un équipement complet où s’empilent régulation, électrolyse et chauffage.

L’abri de filtration hors-sol

Cabane en bois, coffre aluminium, coque imitant un rocher : l’abri de filtration posé au sol reste la solution la plus souple. Tu travailles debout, la ventilation se règle avec deux grilles, l’installation se démonte, et un bassin déjà construit peut en recevoir un sans casser la plage.

Deux réserves. La pompe se retrouve souvent au-dessus du niveau de l’eau, donc dépendante de son auto-amorçage et d’une hauteur d’aspiration limitée par le fabricant. Et le bruit sort directement dans le jardin, sans terre pour le filtrer.

Où placer le local technique piscine par rapport au bassin

L’emplacement pèse plus lourd que le matériau. Cinq critères se hiérarchisent dans cet ordre :

• la distance au bassin, la plus courte possible : chaque mètre de tuyau et chaque coude ajoutent des pertes de charge que la pompe compense en consommant ;
• la hauteur relative, idéalement sous le niveau de l’eau, sinon dans la limite d’aspiration donnée par le constructeur de la pompe ;
• l’accès en toute saison, par un chemin stabilisé, parce qu’un hivernage se surveille aussi en février sous la pluie ;
• l’éloignement des chambres, des tiennes comme de celles d’à côté ;
• l’arrivée électrique, qui suit le même tracé de tranchée que l’hydraulique.

Trois pièges reviennent souvent : le point bas du terrain où l’eau s’accumule après l’orage, le dessous d’une gouttière ou d’un arbre à feuilles caduques, et l’angle mort derrière un muret, séduisant sur plan et impraticable une fois le filtre en place.

Sur un bassin neuf, cette position se fige tôt : elle commande le tracé des tuyauteries et le passage des gaines. Le guide sur comment construire une piscine situe cette décision entre terrassement et circuit hydraulique.

Quelles dimensions pour ne pas travailler à genoux

La bonne question n’est pas « combien de mètres carrés », mais « quels gestes dois-je pouvoir faire ». Déroule la liste :

• sortir le panier du préfiltre sans le cogner contre une paroi ;
• saisir la poignée de la vanne multivoies et la tourner d’un quart de tour ;
• soulever le couvercle du filtre à la verticale, ce qui réclame de la hauteur libre au-dessus de la cuve ;
• passer le filtre entier par la porte le jour du remplacement ;
• poser un bidon et un seau au sol, sans les coincer contre le moteur ;
• ouvrir la porte du coffret électrique en grand.

Cette gymnastique fixe la surface bien mieux qu’un chiffre de catalogue. L’entretien courant du local de filtration suppose aussi de reculer d’un pas pour lire le manomètre : le guide du nettoyage du filtre de piscine décrit ces gestes.

Reste le cadre administratif. D’après la fiche pratique de service-public.fr, une construction dont l’emprise au sol et la surface de plancher restent sous cinq mètres carrés n’exige aucune formalité d’urbanisme. Au-delà, les articles R*421-9 et suivants du code de l’urbanisme la rangent parmi les constructions soumises à déclaration préalable en mairie. Le plan local d’urbanisme ajoute parfois ses règles d’implantation ou de teinte : un appel au service urbanisme avant de commander le kit évite la mauvaise surprise.

Ventilation, humidité et sol : le trio qui use les équipements

Un local fermé sur une eau traitée devient vite une éprouvette. L’air se charge d’humidité et de vapeurs de désinfectant, qui oxydent les vis, les contacts et les cartes électroniques. Un local technique piscine correctement ventilé vieillit dans un tout autre état qu’un caisson étanche.

Le principe tient en deux ouvertures opposées : une entrée d’air basse, une sortie haute, pour créer un tirage naturel. Grilles anti-rongeurs des deux côtés, jamais obstruées par un habillage ajouté plus tard. Dans un volume enterré, un petit extracteur prend le relais.

La chaleur compte autant que l’humidité. Un moteur de pompe enfermé dans un air stagnant monte en température et finit par se mettre en sécurité thermique, symptôme décrit parmi les causes d’une perte de puissance de la pompe. L’été, un abri sombre en plein soleil ajoute quelques degrés sous la toiture.

Côté sol, une dalle plane et de niveau évite les contraintes sur les collages PVC, et une pente douce vers un point bas met la pompe hors d’eau en cas de fuite de raccord.

Le bruit : ce que tu peux amortir, ce que tu ne peux pas

Le ronronnement voyage par trois chemins. L’air, à travers les parois et les grilles. La structure, quand les vibrations du moteur passent dans la dalle puis dans la terrasse. Les tuyaux enfin, qui se comportent en haut-parleurs sur plusieurs mètres.

Quatre gestes agissent vraiment :

• poser la pompe sur un socle massif désolidarisé des parois, avec des plots antivibratiles sous les pieds ;
• intercaler de courts manchons souples entre la pompe et les tuyauteries rigides ;
• doubler les parois intérieures d’un matériau absorbant, en laissant les grilles totalement libres ;
• ménager une chicane devant les entrées d’air, qui casse le trajet du son sans brider le débit.

Deux illusions à écarter. Boucher les aérations pour gagner du silence transforme le local hors-sol en étuve, et la panne arrive avant le confort. Habiller un coffre de mousse sans traiter les vibrations ne change presque rien, le son passant alors par le sol. Une pompe à vitesse variable en régime bas reste la piste la plus efficace, sujet développé dans le guide de la pompe de piscine.

Le code de la santé publique, à son article R1336-5, sanctionne le bruit qui porte atteinte à la tranquillité du voisinage, et l’appréciation se fait sur l’intensité, la durée et la répétition, comme le rappelle service-public.fr. Une filtration nocturne collée contre la clôture coche les trois cases.

Électricité : la partie qui ne s’improvise pas

L’alimentation mérite sa ligne dédiée depuis le tableau, avec sa propre protection différentielle à haute sensibilité. Le coffret se fixe en hauteur, hors des projections d’eau et loin de la vanne de lavage. Les câbles arrivent sous fourreau, dans une tranchée signalée par un grillage avertisseur, et l’éclairage se choisit étanche.

La norme de référence est la NF C 15-100, publiée par l’AFNOR, qui encadre les installations électriques à basse tension. Elle comporte une partie dédiée aux piscines et autres bassins, laquelle définit des volumes de sécurité autour du plan d’eau et les matériels admis dans chacun. Sur une installation neuve, le CONSUEL, association reconnue d’utilité publique, vérifie le respect des exigences de sécurité électrique avant la mise en service et délivre l’attestation de conformité.

Concrètement, l’hydraulique se bricole raisonnablement, le raccordement électrique se confie à un professionnel : la proximité permanente de l’eau, du sel et de l’humidité ne laisse aucune marge.

Le fondre dans le jardin sans l’étouffer

Un abri de filtration visible depuis la terrasse se camoufle de plusieurs façons : bardage bois en claire-voie, treillis végétalisé posé à distance, coque décorative imitant un rocher, toiture plantée sur une structure prévue pour ce poids, ou teinte mate accordée à la clôture.

Trois règles encadrent l’exercice. Les grilles d’aération restent dégagées, quel que soit l’habillage. La porte ou le capot s’ouvre en grand, sans qu’une jardinière bloque la course. Et le passage de sortie du filtre reste libre.

Les plantations se tiennent à distance de l’ouverture, avec des essences aux racines sages et un feuillage persistant. Un coffre technique noyé dans un massif finit sinon en réserve de feuilles mortes, exactement ce que tu voulais éviter.

Ce qui se décide avant le premier coup de pelle

Les arbitrages coûteux sont ceux qui se rattrapent mal :

• la forme, enterrée, semi-enterrée ou hors-sol, selon l’accès que tu supporteras dix ans ;
• la position exacte par rapport au bassin et au niveau de l’eau ;
• les dimensions déduites des gestes d’entretien, réserve d’évolution comprise ;
• le double jeu d’aérations, haute et basse, dessiné dès le plan ;
• la ligne électrique et son passage en tranchée, groupés avec l’hydraulique.

Prochaine étape : va observer ton installation actuelle un jour de contre-lavage, note les gestes qui coincent, puis reporte ces contraintes sur le plan du futur local. Ce relevé de dix minutes vaut tous les catalogues.
